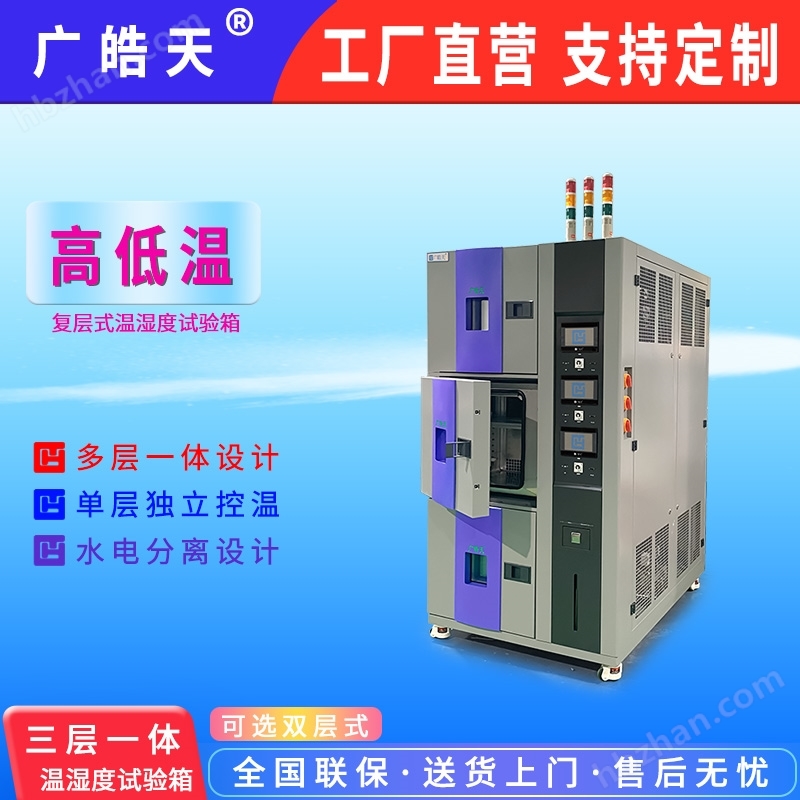

复层式温湿度试验箱，又称叠式或堆叠式恒温恒湿箱，是一种采用上下垂直堆叠结构设计的高精度环境模拟设备。复层式温湿度试验箱触摸屏

生产厂家广东皓天检测仪器有限公司拥有专业的生产研发技术，一站式周到服务。作为一家专注于试验设备产品的大型仪器制造商，皓天设备致力于为消费者提供技术、品质的优秀产品。

复层式温湿度试验箱触摸屏

工作原理

其核心工作原理是通过一套精密的控制系统，在密闭的箱体内精确模拟出所需的温度和湿度环境。温度控制通过加热器加热和制冷系统冷却的对抗作用实现；湿度控制则通过锅炉产生纯净蒸汽（加湿）与制冷系统表面冷凝除湿（除湿）的对抗作用实现。智能PID控制器实时监测箱内温湿度传感器反馈的数据，并动态调节各执行元件（如加热器、压缩机、加湿锅炉、电磁阀等）的工作状态，最终实现高精度的稳态或程序变化控制。

复层式温湿度试验箱触摸屏

技术参数（典型范围）

• 温度范围：-70℃ ~ +150℃（或 -40℃ ~ +150℃，依制冷配置而定）

• 湿度范围：20% ~ 98% R.H.

• 温湿度波动度：±0.5℃ / ±2.5% R.H.

• 温湿度均匀度：±2.0℃ / ±3.0% R.H.

• 升降温速率：通常1~3℃/min（线性或非线性，可定制更快速率）

核心系统介绍

1. 温度控制系统：采用PID+SSR智能控制方式。加热系统通常为镍铬合金电热丝式加热器，无触点控制，安全可靠。冷却系统则与制冷系统联动。

2. 制冷系统：是设备的关键。复层式结构通常采用双机复叠式制冷循环，包含高温级和低温级两个相互独立的循环系统。高温级采用中温制冷剂（如R404A），低温级采用低温制冷剂（如R23），通过蒸发冷凝器进行热交换，最终由低温级循环获取-70℃及以下的超低温环境。该系统运行稳定高效，能快速达到设定温度。

3. 加湿系统：通常采用外置隔离式浅槽蒸汽加湿方式。通过加热置于设备外部的水箱产生纯净蒸汽，再通过电磁阀控制送入工作室。这种方式加湿响应快、控制精度高，且便于清洁维护，避免了水质对测试的污染。

产品优势

1. 节省空间：垂直复层设计，极大减少了设备的地面占用面积，特别适合实验室空间有限的用户。

2. 高效节能：复叠式制冷系统在不同工况下能智能切换运行模式，效率高，尤其在低温段能耗表现优异。

3. 性能稳定：核心部件（如压缩机、控制器、传感器）均采用国际品牌，保证了设备长期运行的可靠性和测试数据的准确性。

4. 操作简便：配备大型彩色触摸屏，图形化中文/英文界面，操作直观。可编程设定多段复杂的温湿度 profile，并实时显示曲线与数据。
