消费电子电池：无人机、电动工具等大功率电池。

电池材料与零部件：验证新材料、BMS、连接器的环境耐受性。复层式温湿度试验箱，液晶显示屏循环测试

生产厂家广东皓天检测仪器有限公司拥有专业的生产研发技术，一站式周到服务。作为一家专注于试验设备产品的大型仪器制造商，皓天设备致力于为消费者提供技术、品质的优秀产品。

复层式温湿度试验箱，液晶显示屏循环测试

一、 工作原理

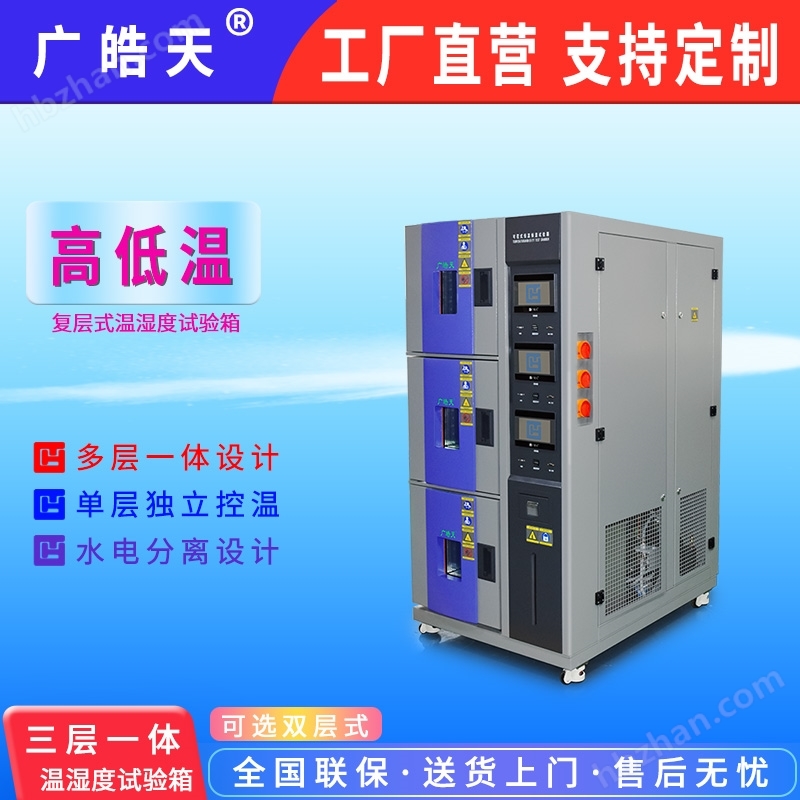

用于液晶显示屏测试的复层式温湿度试验箱，其工作原理基于 “三箱分立"结构。设备拥有独立的高温室、低温室和测试室（或称稳定室）。测试时，通过机械提篮系统将装载有液晶显示模组（LCM）的测试架在高温高湿环境与低温低湿环境之间进行快速、自动转换。与纯温度冲击不同，温湿循环测试更侧重于在高/低温区间内精确控制并循环湿度，模拟产品在实际使用、储存或运输中经历的温度与湿度同时变化的综合应力，这对于液晶材料、光学膜材和粘合剂是极为严苛的考验。

复层式温湿度试验箱，液晶显示屏循环测试

二、 测试重要性
液晶显示屏对温湿度极其敏感，此类测试至关重要：

1. 暴露材料缺陷：急速的温湿度变化能加速诱导偏光片起泡、脱胶、背光模组雾化、FPC连接器腐蚀等缺陷。

2. 评估光学性能：检验在不同温湿度下屏幕的亮度均匀性、色差、响应速度、 Mura（斑痕） 是否恶化。

3. 验证密封可靠性：对于全贴合或具有防尘防水要求的显示屏，测试其边框密封性，防止湿气侵入导致内部凝结或电路短路。

4. 确保长期可靠性：模拟多年使用环境，提前预测产品寿命，是提升车载显示、户外显示等产品品质的关键环节。

三、 满足的核心标准

• JIS C 60068-2-38 / IEC 60068-2-38： Z/AD 综合温度/湿度循环试验。

• ISO 16750-4： 道路车辆-电气电子设备的环境条件-气候负荷。

• JETTA ED-4701/100/101： 电子显示器件环境与寿命测试方法。

• 各大面板厂及终端品牌（如汽车制造商）的内部可靠性测试标准。

四、 温度与湿度控制系统

1. 温度控制：采用高精度PID控制算法，配合大功率加热器与高效的制冷系统协同工作，确保测试区在-70°C至+150°C范围内温度波动度小（如±0.5°C）、均匀性高。

2. 湿度控制：通常采用锅炉蒸汽加湿（响应快、控制精准）和除湿制冷系统相结合的方式。在高温段（如+25°C以上）实现20%~98%RH的宽范围精确控制，并在低温段自动停止加湿。系统需能精确跟随预设的温湿度曲线，实现露点温度的稳定控制，这对防止样品凝露至关重要。

五、 制冷系统
通常采用复叠式制冷循环，以满足宽广的温湿度范围：

• 高温级：采用中温制冷剂（如R404A）。

• 低温级：采用低温制冷剂（如R23/R508B）。
  两级系统串联，确保在-70°C的低温下仍能稳定运行并提供足够的除湿能力。根据实验室条件，可选择风冷或水冷散热方式。

六、 关键注意事项

1. 样品摆放：显示屏应垂直放置，模拟实际使用状态，并确保箱内空气流通均匀。样品间需留有足够间隙。

2. 静电防护：在存取对静电敏感的LCM时，必须做好ESD防护（如佩戴接地手环）。

3. 通电测试：若需在测试中或测试间期进行通电点亮检查，必须使用专用的引线孔，并确保接线密封良好，避免影响箱内环境。

4. 测试后恢复：测试完成后，样品应在标准大气条件下充分恢复（通常2-4小时），特别是高湿测试后，待内部凝露消散再进行电性能与外观检查，以避免误判。

5. 设备维护：定期检查加湿器水位、清洁水箱、校准温湿度传感器，确保测试条件的准确性与重复性。
