产品简介

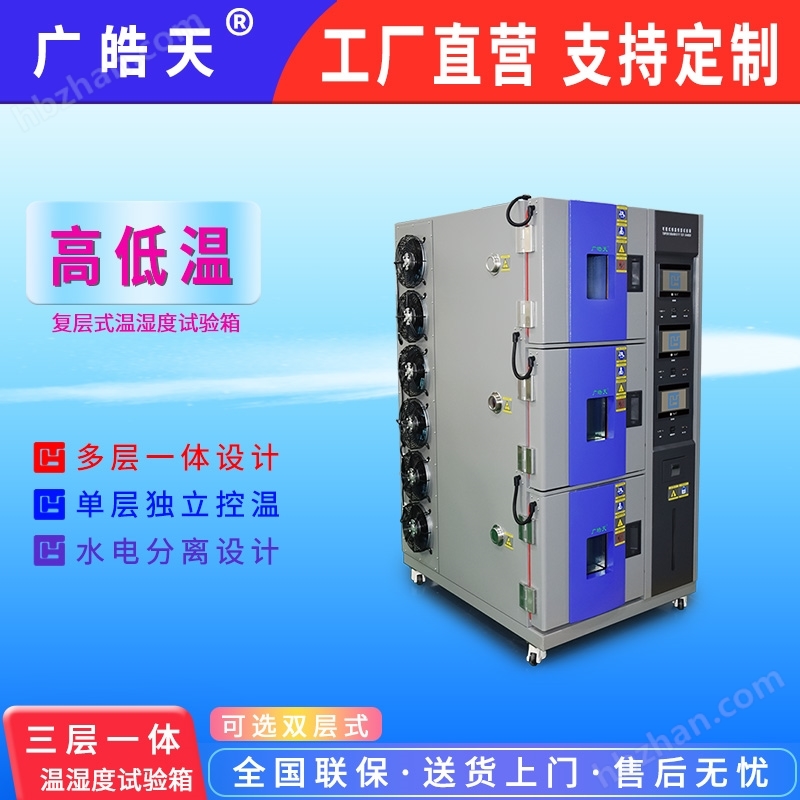

复层式温湿度试验箱是专为电子产品、元器件、材料等进行高a低温、湿热交变等环境适应性试验的核心设备。复层式温湿度试验箱，分层独立循环风道设计

生产厂家广东皓天检测仪器有限公司拥有专业的生产研发技术，一站式周到服务。作为一家专注于试验设备产品的大型仪器制造商，皓天设备致力于为消费者提供技术、品质的优秀产品。

复层式温湿度试验箱，分层独立循环风道设计

分层独立循环风道设计

这是在标准“复层"（夹套）结构上的重大升级。它将传统的单一夹套风道，在垂直或水平方向分隔成多个独立的循环单元。每个单元配备独立的风机、加热器、制冷蒸发器和传感器，由控制系统进行分区精确调控。气流在各自独立的分层风道内充分混合、调温调湿后，再以平行、均匀的方式送入工作室，消除了传统设计可能存在的上下或左右温差。

复层式温湿度试验箱，分层独立循环风道设计

重要性

此设计对测试的准确性、重复性和严苛性至关重要。它确保了测试空间内任意两点的温湿度条件高度一致，为数控机床电气柜等精密产品提供了“公平"且极均匀的测试环境。测试结果因此更具性，能真实反映产品缺陷，避免因设备均匀度不佳导致的误判，是进行高可靠性验证和对比性研发试验的基础

应用领域

主要应用于对测试环境一致性要求领域：

• 高价值精密产品：航空航天电子设备、卫星部件、传感器。

• 严苛认证测试：汽车电子（尤其是新能源三电系统）、轨道交通核心控制系统、设备的可靠性认证。

• 前沿研发：新材料、芯片级封装、生物制药的稳定性测试。

• 精密工业柜体：数控机床/工业机器人电气柜、数据中心服务器机柜的极限环境验证。

产品特点

1. 均匀：分层独立控制从根本上解决了温度分层问题，均匀度指标行业。

2. 快速响应：多套调温调湿单元同时工作，大幅提升升降温和变湿速率。

3. 节能高效：可根据负载大小和设定程序，智能启停部分循环层，实现按需供能。

4. 控制精准：多区协同控制，波动度极小，能复现复杂的温度循环曲线。

产品结构

主体由外箱（通常为钢板喷塑）、高效保温层（聚氨酯发泡）、分层独立的循环风道系统、内箱（不锈钢工作室）构成。关键部件（加热器、蒸发器、加湿器）集成于各独立风道内，与工作室物理隔离。采用顶部或背部多风机驱动，确保每一层气流独立、强劲、可控。

温度控制系统

采用多通道、模块化智能控制系统。主控制器（如大型彩色触摸屏PLC）作为“大脑"，同时接收来自各分层风道及工作室的多路传感器信号，进行高速运算和PID整定，然后独立驱动各层的执行机构（加热器、冷阀、加湿器等），实现协同与独立相结合的控制策略。

注意事项

1. 安装空间：设备体积较大且散热需求高，需预留足够的通风和维护空间（尤其是后部和顶部）。

2. 电源要求：功耗高，需严格按型号配备专用三相电源线路及保护装置。

3. 负载限制：测试电气柜等大型样品时，总负载（重量、发热量）不得超过设备允许范围，且应合理摆放，不得阻塞风口。
